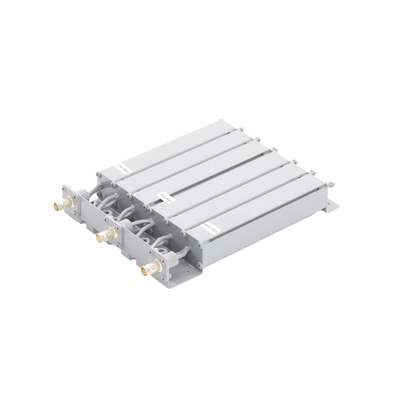

Duplexer SYSCOM Modificado en UHF, 6 Cav. 440-470 MHz, 50 Watt, 5 MHz Sep. Rechazo de Banda, BNC Hembras.
Los duplexer son dispositivos que permiten que una sola antena se utilice tanto para transmitir como para recibir señales de radio aislando o atenuando una frecuencia de la otra.
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
Los duplexer son dispositivos que permiten que una sola antena se utilice tanto para transmitir como para recibir señales de radio aislando o atenuando una frecuencia de la otra.
Al utilizar un duplexer, se asegura que la señal de transmisión y la señal de recepción no interfieran entre sí. En lugar de tener dos antenas separadas, el duplexer utiliza una sola antena que se divide en dos caminos, uno para transmitir y otro para recibir.
- Amplio uso en radios móviles Full y repetidoras (50 W máximo).
- Mínimo corrimiento de frecuencia por cambios de temperatura.
- Resonadores de tubo de cobre plateado (UHF) y Resonadores Helical de cobre estañado (VHF).
- Aislamiento de Teflón para VHF y UHF.
- Interconexión con cables conformables reducen la pérdida por inserción.
- Este dispositivo no le ayudará a resolver problemas de sensibilidad en lugares de alta incidencia de RF.
- Blindaje con cavidades de Aluminio extruido 6063-T5 templado.
- Separación de frecuencia TX-RX: 5 a 8 MHz.
- Pérdida por inserción máxima: 1.2 dB.
- Aislamiento entre Tx y Rx: 80 dB.
- Máxima potencia continua: 50 Watts.
- Conector: BNC Hembra (N Opcional).
- Impedancia: 50 Ohms
- VSWR: 1.5:1
| Modelo | Rango de frecuencias | Dimensiones (mm) | Peso (Kg) |
|---|---|---|---|
| VHF | |||
| SYS-1533-1 | 136-148 MHz | 159 X 31.8 X 216 | 0.95 |
| SYS-1533-2 | 148-160 MHz | 159 X 31.8 X 216 | 0.95 |
| SYS-1533-3 | 160-174 MHz | 159 X 31.8 X 216 | 0.95 |
| UHF | |||
| SYS-4533-1P | 403-430 MHz | 159 X 31.8 X 216 | 1.010 |
| SYS-4533-2PV2 | 440-470 MHz | 159 X 31.8 X 216 | 1.010 |
| SYS-4533-3PV2 | 470-490 MHz | 159 X 31.8 X 216 | 1.010 |
| SYS-4533-4P | 490-520 MHz | 159 X 31.8 X 216 | 1.010 |
NOTA: Para modelos con conector N se añade letra N al modelo. Ej. SYS-4533-2PNV2
