SINCLAIR SKU Q2220-E

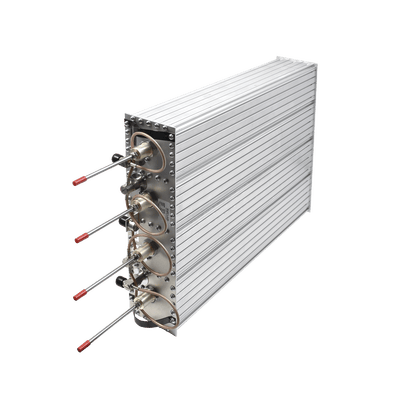

Duplexer Pasa Banda-Rechazo de Banda, 138-174 MHz, 4 Cavidades (4" Dia.) 500 KHz, 350 Watt, N Hem.
Descargar ficha técnica
Características clave
Rango de frecuencia: 138-174 MHz, amplia cobertura
Rechazo de bandas con aislamiento mínimo de 70 dB
Potencia máxima de 350 watts, alto rendimiento
Filtrado pasa banda de 1/4 de onda
Conductores bañados en plata, óptimo desempeño anticorrosión
4 cavidades de 4 pulgadas, diseño compacto
Garantía 3 años
Entrega 48–72 hrs
Soporte técnico
16
En stock nacional
5
Puntos Pickup con Stock
3 años
Garantía SINCLAIR
48–72 hrs
Entrega estimada
Funcionamiento
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
- Filtros Pasa Banda de 1/4 de onda
- Reduce interferencias, intermodulación y desensibilización
- Elimina la radiación de espurias
- Conductores internos de cobre/bronce con baño de plata para eliminar la corrosión y mejorar el desempeño
- Recomendado en áreas de mucha interferencia
Especificaciones
- Rango de frecuencia: 138-174 MHz
- Separación de frecuencia TX-RX: 0.5 MHz
- Pérdida por inserción máxima: 1.5 dB
- Aislamiento mínimo: 70 dB
- Potencia máxima: 350 Watts
- Conector: N Hembra
- Impedancia: 50 Ohms
- VSWR: 1.5:1
- Dimensiones: 106 x 483 x 770 mm
- Cavidades: 4 (4' Diámetro)
- Temperatura de operación: -40°C a +60 °C
Descargar ficha técnica
Hoja de datos
Especificaciones
Datos físicos y de venta. Verificados contra el catálogo oficial del fabricante.
Dimensiones (a × l × an) 11 × 77 × 48cm
Peso 6.81kg
Peso volumétrico 7.88449kg
Garantía oficial 3 años
Marca SINCLAIR
Modelo Q2220-E
Unidad de venta Pieza
