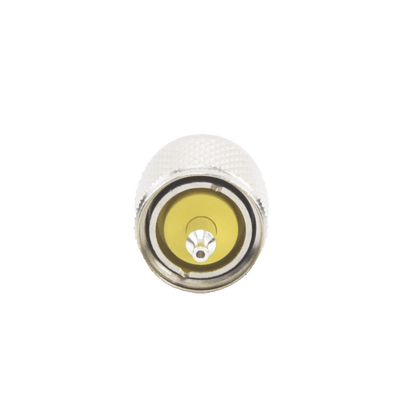

Conector UHF Macho (PL-259) de Anillo Plegable para Ensamblar en Cables RG-58/U, RG-142/U.
El RFU-505 UHF MALE CRIMP es un conector macho tipo crimpado diseñado por RF Industries, Ltd. Este conector soporta hasta 500 VRMS de voltaje de trabajo y opera en un rango de frecuencia de 0 a 300 MHz. Sus componentes están elaborados con…
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
El RFU-505 UHF MALE CRIMP es un conector macho tipo crimpado diseñado por RF Industries, Ltd. Este conector soporta hasta 500 VRMS de voltaje de trabajo y opera en un rango de frecuencia de 0 a 300 MHz. Sus componentes están elaborados con materiales de alta calidad como el latón con acabado niquelado y un contacto de plata que garantizan durabilidad y eficiencia en aplicaciones eléctricas.
- Especial para Cable: RG-58/U, RG142/U
- Tipo de Conector: UHF macho tipo crimpado
- Voltaje de Trabajo: 500 VRMS a nivel del mar
- Rango de Frecuencia: 0 - 300 MHz
- Cuerpo de Latón niquelado
- Contacto de Plata
- Dieléctrico de Plástico ABS
- Conector robusto ideal para aplicaciones UHF
- Diseño crimpado para facilidad de conexión
- Alta resistencia y tolerancia a entornos adversos
- Longitud Total: 1.330 pulgadas [33.78 mm]
- Diámetro del Dieléctrico: 0.212 pulgadas [5.38 mm]
- Diámetro Exterior de la Férula: 0.325 pulgadas [8.25 mm]
- Longitud de Inserción del Contacto: 1.213 pulgadas [30.81 mm]
- Telecomunicaciones RF
- Instalaciones de Antenas
- Sistemas de Frecuencia Ultra Alta
Para cables coaxiales LP-195, RG-58/U, RG-142, LP142, LMR-195, CNT-195
Herramientas recomendadas:
CCT-03 -- Herramienta de corte
CST-195 -- Herramienta para preparar el cable
CT-240/195 -- Pinzas para plegar anillo de conector
