Descripción
Información del PAC60S12-AR

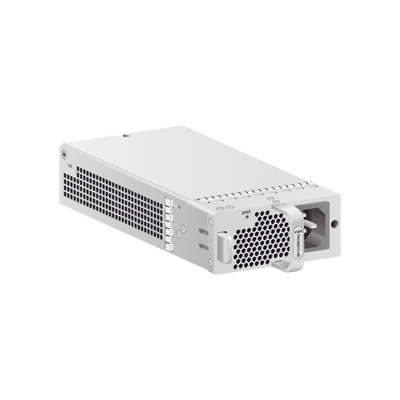

Aspecto del módulo de alimentación de CA de 60W
- Artículo: PAC60S12-AR
- Descripción: Módulo de alimentación de CA 60W
- Número de pieza: 02312SLE
- Modelo: PAC60S12-AR
Panel del PAC60S12-AR
| Número | Descripción |
| 1 | Indicador de estado de alimentación |
| 2 | Toma de corriente |
| 3 | Agujero de clip |
Tabla 1: Indicadores sobre el PAC60S12-AR
| Serigrafía | Nombre | Colores | Estado | Descripción |
| ESTÁTICA | Indicador de estado de alimentación | Verde | Permanece encendido | La salida del módulo de alimentación de CA es normal. |
| | | Verde | Parpadeando | La potencia de salida está fuera de rango. Por ejemplo, se ha producido sobretensión, sobrecorriente o cortocircuito. |
| | | – | Apagado | La entrada del módulo de alimentación de CA está fuera de rango. Por ejemplo, no hay ninguna entrada de CA, sobretensión en entrada de CA o subtensión en entrada de CA. |
| | | | | La salida del módulo de alimentación de CA está fuera de rango. Por ejemplo, se ha producido una subtensión o una sobretemperatura. |
Tabla 2: Puertos en el PAC60S12-AR
| Puerto | Descripción |
| Toma de corriente | Conecta el enchufe C13 del cable de alimentación de CA. Para obtener más información, consulte Cables de alimentación de CA. |
| Agujero de clip | El orificio se utiliza para instalar el clip del cable de alimentación, que se utiliza para atar y fijar el cable. El clip del cable de alimentación se instala antes del envío. |
Tabla 3: Funciones y características del PAC60S12-AR
| Funciones y características | Descripción |
| Protección de subtensión de entrada | Detiene la salida de potencia y la restaura automáticamente después de que el voltaje de entrada se vuelve normal. |
| Protección de sobrecorriente de entrada | Detiene la salida de potencia y no la restaura automáticamente después de que la corriente de entrada se vuelve normal. |
| Protección de limitación de corriente de salida | Intermitentemente proporciona salida y la restaura automáticamente después de que la corriente de salida caiga dentro de un rango normal. |
| Protección de sobretensión de salida | Intermitentemente detiene la salida y la restaura automáticamente después de eliminar la condición de sobretensión. |
| Protección contra cortocircuitos de salida | Intermitentemente proporciona salida y la restaura automáticamente después de que se elimina el cortocircuito de salida. |
| Protección contra sobretemperatura | Cuando la temperatura del módulo de potencia alcanza un umbral preestablecido, el módulo detiene la salida de potencia y la restaurará automáticamente después de que la temperatura caiga de nuevo al rango normal. |
| Disipación de calor | El módulo de alimentación no tiene ventiladores. La disipación de calor es proporcionada por el módulo de ventilador del dispositivo. |
| Intercambio en caliente | El dispositivo tiene 1+1 redundancia del módulo de potencia. Puede cambiar un módulo de alimentación de 170 W sin interrumpir el funcionamiento del dispositivo. |
Tabla 4: Especificaciones técnicas del PAC60S12-AR
| Artículo | Características |
| Dimensiones sin embalaje (alto x ancho x profundo) [mm (pulg.)] | 39,8 mm x 90 mm x 214,3 mm (1,57 pulg. x 3,54 pulg. x 8,43 pulg.) |
| Peso sin embalaje [kg (lb)] | 0,68 kg (1,5 lb) |
| Número de entradas | 1 |
| Voltaje de entrada nominal [V] | 100 V CA a 240 V CA (50 Hz/60 Hz) |
| Rango de voltaje de entrada [V] | 90 V CA a 264 V CA (47 Hz a 63 Hz) |
| Corriente de entrada máxima [A] | 2 A |
| Voltaje de salida nominal [V] | 12 V |
| Corriente de salida nominal [A] | 5 A |
| Potencia de salida nominal [W]] | 60 W |
NOTA: Es unicamente para el modelo USG6585E de Huawei.
