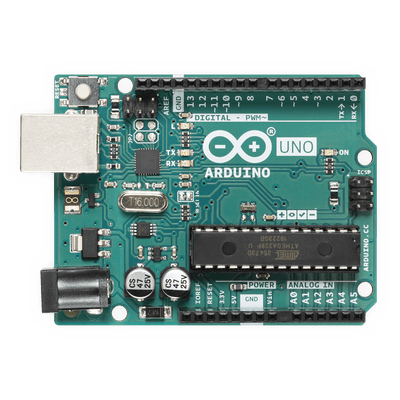

Placa de Desarrollo Arduino UNO R3 / Microcontrolador ATmega328P / 14 Pines Digitales / 6 Entradas Analógicas / USB-B / Compatibilidad Shields / Educación e Industria
La placa Arduino UNO R3 es la plataforma de desarrollo insignia de Arduino, diseñada para aplicaciones de educación, makers e industriales. Equipada con el microcontrolador ATmega328P operando a 16 MHz, ofrece 32 KB de memoria Flash, 2 KB d…
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
La placa Arduino UNO R3 es la plataforma de desarrollo insignia de Arduino, diseñada para aplicaciones de educación, makers e industriales. Equipada con el microcontrolador ATmega328P operando a 16 MHz, ofrece 32 KB de memoria Flash, 2 KB de SRAM y 1 KB de EEPROM. Incluye 14 pines digitales de entrada/salida (6 con capacidad PWM), 6 entradas analógicas, interfaz USB-B para programación y alimentación, y conectores ICSP para programación en circuito. La arquitectura incorpora un procesador secundario ATmega16U2 para la comunicación USB, proporcionando una solución robusta y versátil para proyectos de electrónica y prototipado.
- Procesador Principal: ATmega328P a 16 MHz
- Procesador USB: ATmega16U2
- Memoria Flash: 32 KB
- SRAM: 2 KB
- EEPROM: 1 KB
- Pines Digitales: 14 (6 PWM)
- Entradas Analógicas: 6
- Comunicación: UART, I2C, SPI
- Conector: USB-B
- Alimentación: VIN (6-20V) o USB (5V)
- CPU: AVR RISC de 8 bits
- Frecuencia: Hasta 16 MHz
- Temporizadores: 2x 8-bit, 1x 16-bit
- USART: 1 con generador de baud rate fraccional
- SPI: Controlador/Periférico
- I2C: Dual mode controller/peripheral
- Comparador Analógico: Con referencia escalable
- Watchdog Timer: Con oscilador separado
- Canales PWM: 6
- Interrupciones: Wake-up on pin change
- Alimentación: VIN 6-20V o USB 5V
- Corriente Máxima: ATMEGA328P: 410mA, ATMEGA16U2: 261mA
- Dimensiones: 66.04 mm x 53.27 mm
- Peso: No especificado
- Temp. Operación: -40°C a 85°C
- Regulador: SPX1117M3-L-5
- Conector Power: 2.1x5.5mm
- USB: Conector tipo B
- Agujeros Montaje: 4 x Ø3.20mm
