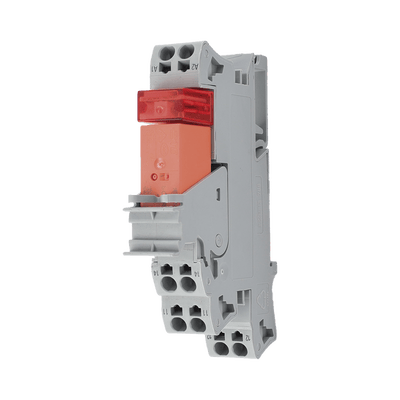

Módulo con Relé / 115V AC / 16A Permanente / 1 Inversor / LED Rojo / Push-in CAGE CLAMP® / Montaje Carril DIN / IP20
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
Módulo con relé de 1 inversor diseñado para aplicaciones de control industrial con tensión nominal de 115V AC. Ofrece una corriente permanente límite de 16A y capacidad de conmutación de 4000VA en carga resistiva. Equipado con tecnología Push-in CAGE CLAMP® para conexiones rápidas y seguras con conductores de 0.34-2.5mm². Incluye indicador LED rojo para visualización de estados y está diseñado para montaje en carril DIN de 35mm. Certificado según normas EN 61010-2-201, EN 61810-1, UL 508 y DNV para aplicaciones marinas.
- Tensión Nominal: 115V AC
- Corriente Permanente: 16A
- Tipo de Relé: 1 inversor
- Indicador: LED rojo
- Tecnología Conexión: Push-in CAGE CLAMP®
- Montaje: Carril DIN-35
- Grado Protección: IP20
- Color: Gris
- Tensión Entrada: 115V AC ±10%
- Corriente Entrada: 8 mA
- Material Contacto: AgNi 90/10
- Corriente Irrupción: 30A / 4s (AC)
- Tensión Conmutación: 250V AC máx.
- Potencia Conmutación: 4000 VA (resistiva)
- Capacidad Conmutación: AC-15: 6A/250V, DC-13: 2A/24V
- Carga Mínima: 12V / 10 mA
- Tiempo Establecimiento: 10 ms
- Tiempo Caída: 35 ms
- Duración Rebote: 6 ms
- Vida Eléctrica: 30,000 operaciones
- Vida Mecánica: 5,000,000 operaciones
- Frecuencia Conmutación: 6 min⁻¹ (con carga), 600 min⁻¹ (sin carga)
- Alimentación: 115V AC
- Temp. Operación: -40°C to +70°C (-40°C to +40°C UL)
- Conductores: 0.34-2.5mm² (22-14 AWG)
- Longitud Pelado: 9-10 mm
- Tensión Choque: 4 kV
- Rigidez Dieléctrica: 5 kVrms (control/carga)
- Grado Ensuciamiento: 3
- EN 61010-2-201
- EN 61810-1
- EN 61373
- UL 508 (máx. 40°C)
- DNV Certification
- RoHS Compliant (With Exemption 7a)
- SCIP Notifications (todos países UE)
