Descripción

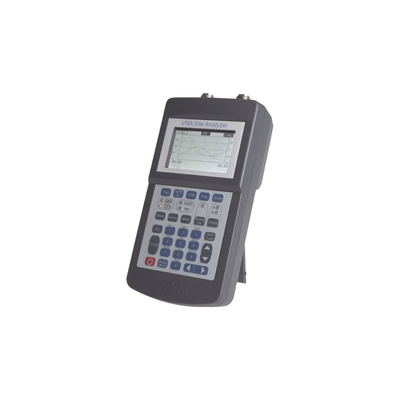

Analizador de Redes Vectorial para Sitio 100 kHz-1.5 GHz, conectores N Hembra.
- El Analizador de Sitio VNA viene dispuesto con juego completo de puertos de medición S11 y S21 para aplicarse en mediciones como Analizador de Redes Vectorial, Analizador de espectro, Generador de Rastreo, FDR (Reflectómetro en el Dominio de Frecuencia), SWR y Pérdida por Retorno.
- Cuenta con pantalla retro-iluminada a todo color con una excelente legibilidad a la luz del día.
- 50 espacios de memoria para guardar gráficos y recuperarlos en el Analizador de Sitio o cargarlos en una PC con el software “Site Analyzer PC Vision” ™ (incluido).
- Incluye baterías re-emplazables de “AA” NiMH para 4 horas de funcionamiento continuo.
- Menús de fácil navegación, configuraciones de color y pantallas gráficas de medición personalizadas por el usuario.
- El analizador de sitios VNA contiene lineas limite seleccionables por el usuario y un botón reversible a la vista para seleccionarlo como medidor de SWR/Pérdida de Retorno y localizar el mejor SWR o Pérdida por Retorno de las antenas.
- Su facilidad de operacion hace flexible al Analizador “Liberator” tanto para el principiante como a nivel ingeniero el usarlo con un mínimo de entrenamiento.
- Las comunicaciones a PC se realizan a través de USB-2 (cable incluido).
- El soporte técnico incluye: capacitación de usuario PPT (.ppt) y soporte técnico gratuito durante la vida útil del instrumento.
Especificaciones:
- Analizador de Redes Vectorial, SWR, Pérdida por Retorno, FDR, Analizador de Espectro, Magnitud Z, ángulo Z, Magnitud Gamma y Ángulo Gamma.
- Rango de frecuencia: 100 kHz – 1500 MHz.
- Sintonización / Resolución de pantalla: 1 kHz.
- Frecuencia de Actualización: 2.5 veces / segundo.
- Pantalla de frecuencia: 250 puntos.
- Velocidad de medición: 5 ms / punto de datos.
- Mediciones FDR: DTF, final del cable y RL de Antena.
- Rango FDR: 0 a > 5000 ft (0 a > 1524 m).
- Resolución Mínima: 0.5% de la escala.
- Exactitud FDR: 0.5% de la escala.
- Potencia de salida: ~ 0 dBm @ 50 Ohm.
- Rango de potencia de entrada: -100 dBm a +30 dBm.
- Rango de impedancia: 10 a 1000 ohm, por fábrica 50.
- Escalas de impedancia del diagrama: 8 escalas de 10 a 2 K ohm.
- Formatos de impedancia (S11): Resistencia, Reactancia, Z Total.
- Precisión de impedancia: +/- 1 Ohm.
- Escalas de trazado de ángulo de fase: +/- 5 a +/- 180 grados.
- Formatos de ganancia (S21): Log, Linear ó Fase.
- Precisión de ganancia: +/- 1 dB.
- Resolución del Analizador de Espectro: 30 kHz – 3 MHz.
- Conectores de RF: Tipo “N” hembras.
- Requisitos de alimentación: 13.8-20 Vcc a 800 mA mín. ó 8 AA NiMH, o Alcalina.
- Tamaño: 216 mm x 109 mm x 57 mm.
- Peso: 1 kilogramo, con estuche y baterías.
- Garantía: 2 años
Artículos incluidos:
- Analizador de sitio VNA.
- Terminales (Corto circuito y 50 Ohm).
- 8 baterías “AA” de NiMH (instaladas).
- Estuche para cinturón con correa de hombro re-movible.
- Cable USB.
- Adaptador de CA.
- Guía de inicio rápido.
- Guía Básica.
- CD con manual de instrucciones.
- Entrenamiento PPT (.ppt)
- Software “Site Analyzer PC Vision”.
Características:
- Líneas límite seleccionables por usuario para seleccionar de un vistazo en el modo SWR/Pérdida por Retorno.
- La sintonización automática con un solo botón localiza el mejor SWR o Return Loss de la antena.
- Analizador de Espectro con Generador de Rastreo.
- Visualización de doble escala en el modo Generador de Rastreo.
- Reflectómetro de Dominio de Frecuencia (FDR).
- Medición de Pérdida por Retorno y Falla a Distancia en una prueba para evaluar el desempeño del cable y la Antena como un sistema completo.
- Formatos de Impedancia Resistencia y Reactancia.
- Software Site Analyzer PC Vision ™ y cable USB-2 incluidos.
- Operación completa del instrumento a través del software PC Vision.
- La memoria interna puede contener hasta 50 espacios y configuraciones.
- Pantalla de color retroiluminada VGA de un cuarto (combinación de colores seleccionable por el usuario)
- Pantalla numérica grande en modo CW.
Beneficios:
- Pruebas económicas del sistema de antenas multifunción.
- Fácil Ajuste de Duplexers y Filtros Notch.
- Tiempo de respuesta muy rápido en modo de visualización gráfica.
- Guarde, recupere y cargue los resultados de la prueba en una PC.
- Cambie rápidamente entre VNA, SWR y Return Loss.
- Los colores se pueden personalizar para una mejor visualización.
- El diseño “Belt Friendly” hace que sea fácil de llevar en el sitio.
- Tiene la opción “Cable nulo” para eliminar el cable de prueba o la línea de alimentación.
- Las baterías NIMH totalmente recargables son comercialmente reemplazables.
Accesorios opcionales:
- Adaptador N a SMA y Juego de Terminadores.
- Adaptador N a BNC.
- Terminadores BNC, Corto-circuito y Carga 50 Ω.
- Adaptadores de N a TNC.
- Adaptadores de N a SO-239 (UHF).
- Juego de terminales N hembra, Corto-circuito y Abierto.
- Juego de terminadores de 3 vías, Abierto, Corto-circuito y Carga de 50 Ω.
- Adaptador / Cargador de vehículo.
- Estuche ligero.
- Estuche rígido.
*Pregunte por disponibilidad.
