Descripción

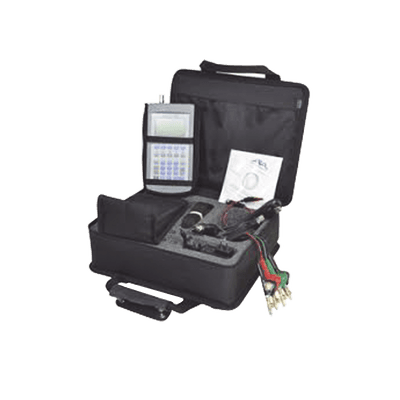

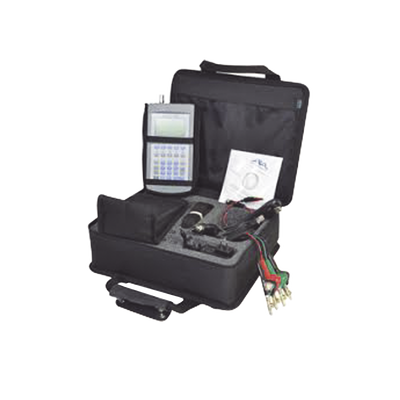

Reflectómetro E20/20, Analizador de Cables en el Dominio del Tiempo.
- La NUEVA versión mejorada del 20/20 Step TDR es ideal para solucionar problemas de todo tipo de cables coaxiales, OSP (Fuera de Planta), par trenzado desde Cat 2 a Cat 6A y cables individuales en conjunto u arnés.
- Se basa en el TDR 20/20 actual que emplea la ubicación de fallas y capacidades de visualización increíblemente precisas de la tecnología “Step”.
- El E20/20 TDR almacena, recupera y carga rastreos en una PC por nombre, fecha y hora.
- Tiene una interfaz fácil de usar para reducir la curva de aprendizaje de los técnicos y el tiempo de entrenamiento.
- Incluye funciones como el asistente de configuración, las teclas de menú y la ayuda sensible al contexto.
- El E20/20 TDR también tiene una nueva ubicación de MicroFault para pequeños pliegues y aplastamientos de cables coaxiales que pueden afectar al servicio, pero es difícil de ver en una traza TDR normal.
- Tiene fuentes de pantalla más claras e indicadores LED para las teclas de función activas.
- El E20/20 es ideal para probar y solucionar problemas de cables Coaxiales, Twinax, Triax, Telco OSP o LAN pares torcidos Cat 2 a 6A.
- Viene en una variedad de configuraciones de conectores.
- La lista interna de cables contiene 64 tipos de cables, puede ser editada por el usuario y las listas modificadas pueden cargarse o descargarse a una PC utilizando el software ETDR PC Vision ™ incluido.
Características:
- Rangos: desde 0-10 pies (0-2 m) a 20,000 pies (5 km).
- Sin zona muerta en ningún ajuste de rango.
- Alcance del zoom en el cursor.
- Impedancia de zoom utilizando la escala Z.
- Lectura del cursor a ± ½ pulgada (10 mm) usando Zoom.
- Lista de cables con 64 tipos de cables.
- Ayuda sensible al contexto.
- Panel de entrada alfanumérico estilo teléfono celular.
- Indicadores LED de teclado para función activa.
- Asistente de configuración – inicio paso a paso.
- Tono en cable – coaxial o par trenzado.
- Almacena 32 rastros con nombre, fecha y hora.
- Incluye pilas “AA” de NiMH recargables.
- Software ETDR PC Vision™ incluido.

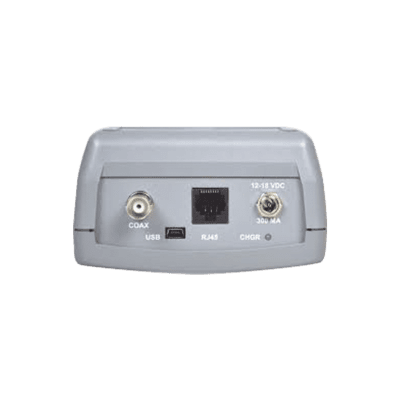

- Modelos de conectores N, BNC con RJ45 ó F con RJ45.
Beneficios:
- Pruebas de cables coaxiales y pares trenzados utilizando el mismo TDR.
- Indicación precisa y más clara de las fallas.
- Funciones más avanzadas para ayudar a solucionar problemas.
- Guarda, carga, imprime o envía por correo electrónico memorias.
- Encuentra fallas que otros TDR no puede.
- Soluciona los problemas más rápidamente con menos pruebas.
- Cargue, descargue y personalice listas de cables.
- Las memorias guardadas también son configuraciones guardadas para su recuperación.
- Detecciones de ruido y filtro de ruido.
- Localice corridas de cables coaxiales o pares usando la función de tono.
- El asistente de configuración hace el entrenamiento interactivo.
- Tamaño “Amigable a Cinto” y solo 2 lbs (900 g).
Accesorios incluidos con todos los modelos:
- Funda ligera de transporte, Funda para Cinturón, Adaptadores de Alimentación de CA y CD, 8 baterías AA de NiMH (instaladas), Cable USB, Guía Básica Impresa, Guía de Inicio Rápido Laminado y CD con software ETDR PC Vision, Manual del Operador, Presentación de Capacitación, Notas de Aplicación y más.
Accesorios Opcionales:
Numero de Parte: Accesorio (Descripción).
- 0070-1500: Cable de Prueba BNC (Cable coaxial de 2m, 50Ω con 1 conector BNC macho y 1 hembra).
- 0070-1195: Adaptador N-a-UHF (SO-239) (Adaptador de N Macho a UHF Hembra (SO-239)).
- 0070-1134: Adaptador N-a-TNC (Adaptador de N Macho a TNC Hembra).
- 6025-0260: Juego de N-a-SMA (Juego de Adaptadores SMA Hembra a 2 N Machos, 50Ω y Terminales en Corto, 1 macho y 1 Hembra.).
- 0070-1230: Cable de Prueba F (Cable Mini-coaxial de 1m (3GHz) con conectores F, 1-Hembra y otro Macho estilo de des-conexión rápida).
- 6015-1003: Estuche de Transporte Rudo (Estuche de concha rígida, Asa, Cerrojos, Orificios de Bloqueo y Esponja de recorte personalizado para el TDR E20/20 y Accesorios).
Especificaciones clave:
- Rangos máximos: 20,000ft (5Km) @ 0.99c o 14,000ft (4.3Km) @ 0.66c
- Rango mínimo: 0-2 m (0-10 pies).
- Escalas de rango: 11 rangos seleccionables
- Precisión de rango: <0.2% ± 1 pulgada (2 cm) + VF incertidumbre.
- Resolución de 0.5 pulgadas en escala de 10 pies o zoom de 10 pies.
- Precisión Z: <2% (Cable Z = 45 a 125 Ohm).
- Escalas Z: 20, 50, 100, 200, 500 y 1,000 ohm.
- Zona muerta: Cero en cualquier ajuste de rango.
- Cursores: 2 lecturas independientes y diferenciales.
- Memoria: 32 memorias con 1920 puntos de datos (pies) y 2000 puntos de datos (metros), nombre, fecha y hora. Re-llamar por nombre en la lista.
- Características avanzadas: Prueba de Cable Null-Modem, Localización MicroFault (Falla-Micro), Asistente de configuración – instrucciones de inicio paso a paso, Ayuda sensible al contexto.
- Lista de cable: 64 tipos de cable (Z y VF). Subir/descargar a PC, listas de cables personalizados.
- Tonos: Dual 900/1100, 977.5, 850, 577 Hz.
- Pantalla: VGA de un Cuarto, transflectiva y retro-iluminada.
- Comunicaciones: Serial / USB-2.
- Alimentación interna: 8 baterías AA de NiMH (instaladas) para ~ 5.5 horas de funcionamiento continuo con una sola carga.
- Baterías alternas: 8 Baterías Alcalinas AA, para ~ 7 horas de operación continua.
- Alimentación externa: Adaptador de 90-240 VAC 50/60Hz a 12 Vcc. Adaptador de 12 Vcc de vehículo incluido.
- Tamaño: 216 x 109 x 57 mm (8.5 “x 4.3” x 2.25 “)..
- Peso: 923 gramos ( 2.1 libras ) con funda para cinturón y baterías.
- Medio ambiente: Resistente a salpicaduras y polvo.
- Robustez: Prueba de caída transitoria MILSTD 810G, 48″ (1.2m) a concreto, 27 caidas.
- Garantía: 2 años.
*Pregunte por disponibilidad.
