ANDREW / COMMSCOPE SKU 400BPNF-C

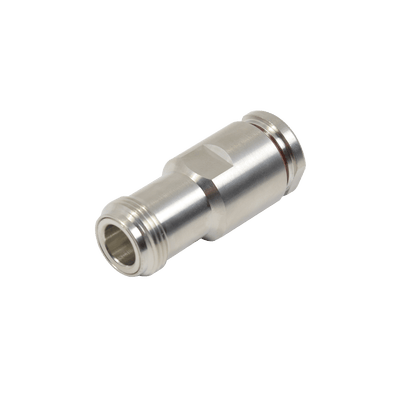

Conector N Hembra para CNT-400, 9913, RG8/U
Características clave
Conector N hembra para cables CNT-400, 9913 y RG8/U
Alta eficiencia transmisión señal con VSWR 1.05 (32.26 dB)
Diseño robusto exterior con revestimiento tri-metal y plata
Fácil instalación con abrazadera y contacto interior captivado
Durabilidad 500 ciclos con retención 330 N (74 lbf)
Rango temperatura -40°C a +85°C para ambientes extremos
Garantía 3 años
Entrega 48–72 hrs
Soporte técnico
51
En stock nacional
7
Puntos Pickup con Stock
3 años
Garantía ANDREW / COMMSCOPE
48–72 hrs
Entrega estimada
Funcionamiento
Cómo
trabaja
Resumen técnico del producto: principio de operación, casos de uso típicos y consideraciones de instalación.
- Conector N hembra para cables coaxiales CNT-400
- Compatibilidad con cables Belden 9913 y RG8/U
- Alta eficiencia de transmisión de señal
- Diseño robusto para aplicaciones exteriores
- Fácil instalación y mantenimiento
Especificaciones Eléctricas
- Frecuencia de operación: 0 – 6000 MHz
- Impedancia del cable: 50 ohm
- Impedancia del conector: 50 ohm
- Voltaje de operación RF: 707.00 V (vrms)
- Voltaje de prueba DC: 2500 V
- Resistencia contacto exterior: 0.25 mOhm (máx.)
- Resistencia contacto interior: 1.00 mOhm (máx.)
- Resistencia de aislamiento: 5000 MOhm (mín.)
- Pérdida de inserción: 0.05 dB (típico)
Especificaciones Mecánicas
- Revestimiento contacto exterior: Trimetal
- Revestimiento contacto interior: Plata
- Método de fijación contacto exterior: Abrazadera
- Método de fijación contacto interior: Captivado
- Durabilidad de la interfaz: 500 ciclos
- Fuerza de retención del conector: 330 N | 74 lbf
- Par de torsión de retención: 0.56 N·m | 0.41 ft lb
- Diámetro: 18.00 mm | 0.71 in
- Longitud: 40.55 mm | 1.60 in
- Peso: 44.58 g | 0.10 lb
Especificaciones Ambientales
- Temperatura de operación: -40 °C a +85 °C (-40 °F a +185 °F)
- Temperatura de almacenamiento: -65 °C a +125 °C (-85 °F a +257 °F)
- Profundidad de inmersión: 1 m
- Prueba de inmersión: Mating Mated
- Método prueba de choque mecánico: IEC 60068-2-27
Compliance y Certificaciones
- RoHS: 2011/65/EU Compliant by Exemption
- China RoHS: SJ/T 11364-2006 Above Maximum Concentration Value (MCV)
- ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad
Pérdida de Retorno / VSWR
- 0–3000 MHz: VSWR 1.05 / 32.26 dB
- 3000–6000 MHz: VSWR 1.12 / 24.94 dB
Hoja de datos
Especificaciones
Datos físicos y de venta. Verificados contra el catálogo oficial del fabricante.
Dimensiones (a × l × an) - × - × -cm
Peso 0.01kg
Peso volumétrico 0.01kg
Garantía oficial 3 años
Marca ANDREW / COMMSCOPE
Modelo 400BPNF-C
Unidad de venta Pieza
Recursos
Documentación
oficial
Manuales, hojas técnicas, pólizas de garantía y diagramas de instalación. Archivos PDF del fabricante.
Catálogo
Productos
similares
Otros productos de la misma categoría con stock disponible.
RF INDUSTRIES,LTD
Conector N Macho de Anillo plegable para cables LMR-400, 9913, CNT-400, RG8/U-SYS, RFLASH-1113, 8214.
RFN-1006-3I
$168.69 IVA incl.
RF INDUSTRIES,LTD
Conector N macho para cable BELDEN 9913, 7810A, 8214; ANDREW CNT-400; Syscom RG8/U-SYS, RFLASH-1113
RFN-1001-S
$214.33 IVA incl.
RF INDUSTRIES,LTD
Conector N Macho de Rosca para Cables 9913, RFLASH-1113, 7810A, RG8/U-SYS, CNT-400, 8214, Plata/Oro/Teflón.
RFN-1002-1SI
$238.79 IVA incl.
RF INDUSTRIES,LTD

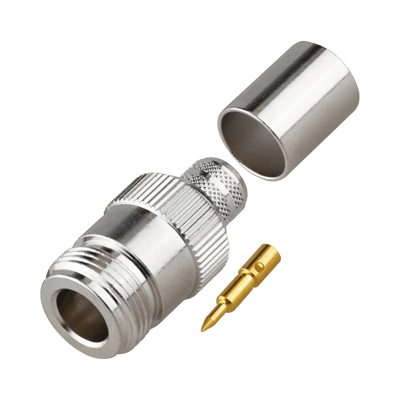

Conector N Hembra Inverso de Anillo Plegable para Cables 9913, RG-8/U, LMR-400, Grupo I, Níquel/ Oro/ Teflón.
